설치사례 · 산림시설 안전
숲 휴양시설 환경·안전 모니터링
분산된 숙박동의 일산화탄소와 환경 데이터를 LoRa 무선통신으로 수집하여 관리사무소의 하나의 화면에서 확인합니다.
한 화면에서 통합 확인
관리사무소에서 분산된 숙박동의 상태를 확인합니다.
280 m현장 가시거리 통신 검증
8무선 센서 노드 설치
4환경·안전 측정 항목
상시중앙 집중형 안전 모니터링
프로젝트 개요
분산된 산림·산지 시설을 위한 안정적인 모니터링
숲 휴양시설은 넓은 산지에 숙박동이 분산되어 있어 유선 네트워크 설치가 어렵고 직원이 모든 객실과 건물을 계속 점검하기도 어렵습니다.
고객 요구사항
- 실시간 CO 모니터링으로 일산화탄소 사고 위험을 줄입니다.
- 각 센서 지점에서 인터넷을 사용할 수 없는 환경의 데이터를 수집합니다.
- 관리사무소에서 모든 숙박동을 확인합니다.
- CO 단독 측정에서 온도, 습도, CO 및 CO₂로 확장합니다.
- 산림과 산지의 전파 조건에서도 안정적인 무선통신을 유지합니다.
PnP IoTs 솔루션
RTU, LoRa 마스터와 분산 무선 센서 슬레이브를 이용한 모니터링 시스템을 구성했습니다. 초기 CO 측정 시스템을 온도, 습도, CO 및 CO₂ 복합 측정으로 확장하고 pnpmap 대시보드에 표시했습니다.
동작 방식
각 숙박동에서 하나의 관리 대시보드까지
단계 01측정각 숙박동에서 CO, 온도, 습도 및 CO₂를 측정합니다.
단계 02무선 전송LoRa 센서 슬레이브가 산림 현장 데이터를 전송합니다.
단계 03수집LC0-M 마스터와 PD-AWS-S8 RTU가 데이터를 수집합니다.

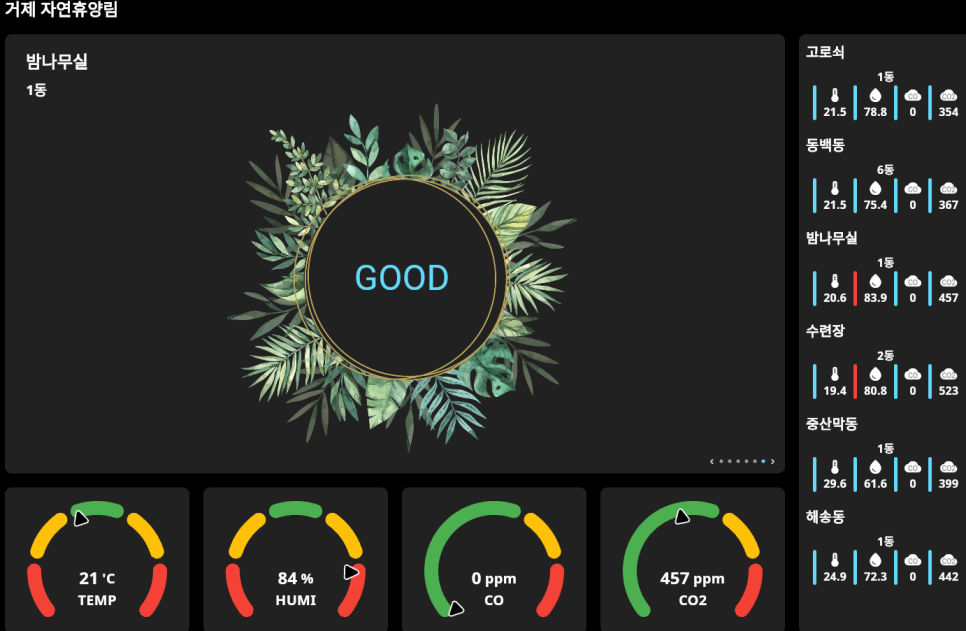

단계 04모니터링pnpmap에서 숙박동 상태와 환경 데이터를 한 화면에 표시합니다.
시스템 구성
소형 하드웨어와 확장 가능한 무선 모니터링
CO 전용 노드와 복합 센서 노드를 함께 구성하여 요구사항이 확대되어도 유연하게 센서 지점을 추가할 수 있습니다.
| 항목 | 구성 |
|---|---|
| RTU | PD-AWS-S8 × 1 |
| LoRa 마스터 | LC0-M × 1 |
| CO 전용 무선 센서 | LC0-SCO × 2 |
| 복합 센서 무선 노드 | LC0-STMHMCOCO2 × 6 |
| 측정 데이터 | CO, 온도, 습도, CO₂ |
| 서버 프로그램 | pnpmap |
| 무선통신 | LoRa |
| 현장 통신 거리 | 설치 현장의 가시거리 조건에서 약 280m |

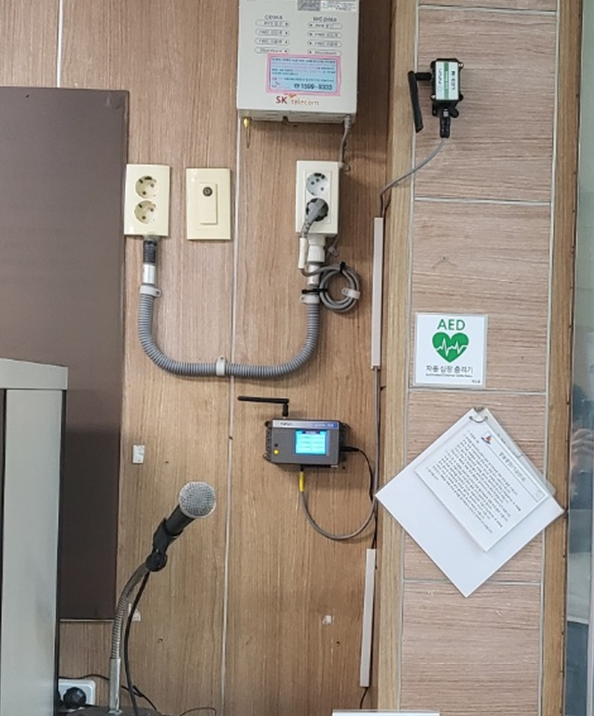

현장 설치
설치 장비와 모니터링 화면
현장 검증
현장에서 센서 반응을 확인

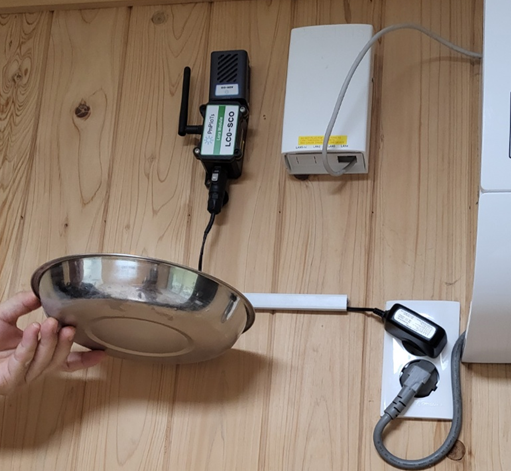

시설 담당자가 연기를 발생시키고 모니터링 시스템의 CO 값이 변하는지 점검했습니다. 이 현장 동작 시험에서 약 7ppm이 검출된 것으로 기록되어 있습니다.
7 ppm동작 시험 중 검출
실시간 CO 모니터링으로 안전 위험을 조기에 확인합니다.
LoRa 통신은 넓게 분산된 산림 숙박동에 적합합니다.
센서 상태와 환경값을 하나의 화면에서 확인합니다.
CO 단독 측정에서 네 가지 환경 항목으로 확장합니다.

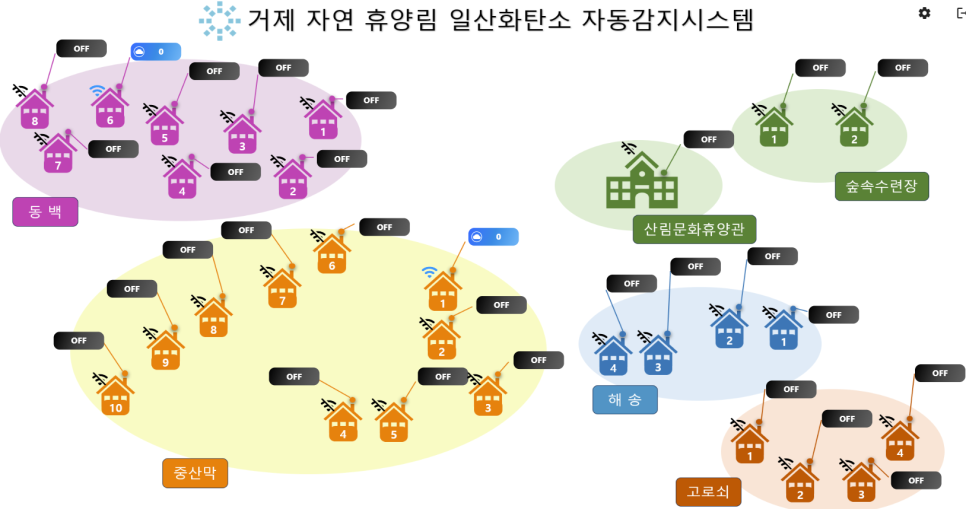

지도형 화면으로 분산된 숙박동을 쉽게 관리합니다.
복잡한 통신 인프라 없이 필요한 안전 데이터를 제공합니다.
관련 제품
설치에 사용한 제품
- PD-AWS-S8 RTU
- LC0-M LoRa 마스터
- LC0-SCO LoRa 슬레이브 + CO 센서
- LC0-STMHMCOCO2 복합 센서
- pnpmap 모니터링 소프트웨어
무선 환경·안전 모니터링
복잡한 배선 없이 원격 시설을 모니터링하세요
PnP IoTs는 유선 네트워크 설치가 어려운 숲 휴양시설, 산장, 캠핑장 및 기타 야외 공공시설을 위한 실용적인 무선 안전 모니터링 시스템을 구축합니다.
