설치사례 · 에너지 및 가스

에너지·가스 주입 설비 모니터링

산업용 4~20mA 센서 신호를 디지털 모니터링 데이터로 변환하여 소형 RTU를 통해 외부 서버로 전송합니다.

4~20mA 입력 차압 측정 Wi-Fi · TCP/IP

54~20mA 입력 모듈

1PD-AWS-P8 RTU

TCP/IP외부 서버 전송

유연한 구성고객 시스템 연동

프로젝트 개요

기존 산업 신호를 확인하고 활용 가능한 데이터로 전환

가스 관리 시설은 기존 센서와 안전 장비를 교체하지 않고 차압 데이터를 수집하고 통신 상태를 확인하며 현장값을 자체 서버로 전송할 실용적인 방법이 필요했습니다.

PnP IoTs는 PD-AWS-P8 RTU 1대와 SB0-420 입력 모듈 5대를 공급하고 연동 기술 자문을 제공했습니다. 입력 모듈이 산업용 센서 신호를 변환하고 RTU가 측정값을 수집하여 Wi-Fi와 TCP/IP로 고객 서버에 전송합니다.

동작 방식

단계 01측정차압 센서가 표준 4~20mA 신호를 출력합니다.

단계 02변환SB0-420 모듈이 아날로그 전류를 디지털 값으로 변환합니다.

단계 03수집PD-AWS-P8 RTU가 모듈 측정값과 상태를 수집합니다.

단계 04전송TCP/IP 통신으로 외부 서버에 데이터를 전달합니다.

단계 05활용고객 시스템에서 시설 데이터를 모니터링하고 기록합니다.

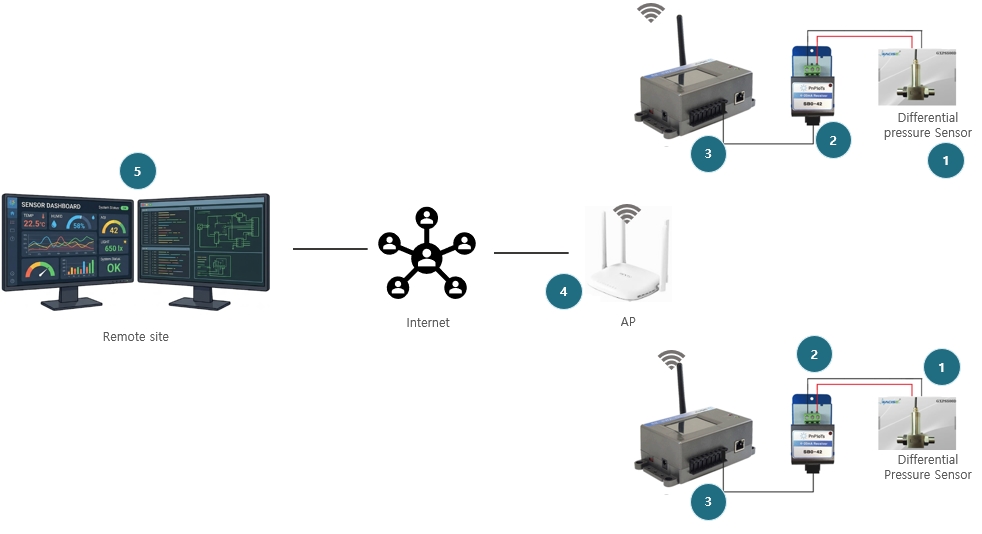

시스템 구성

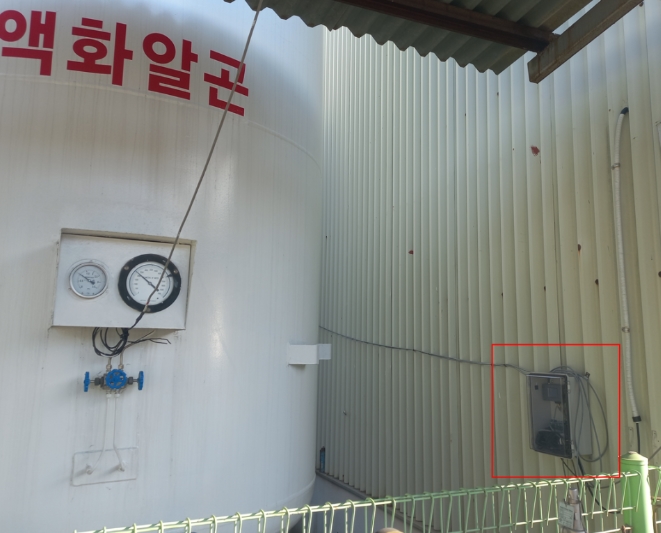

현장 설치 및 시스템 흐름

현장 적용 특징

기존 가스 센서, 경보반 및 제어 장비를 유지하면서 모니터링 계층을 추가할 수 있습니다. 교체 작업을 줄이고 중요한 현장 신호를 확인·기록하며 원격으로 점검할 수 있습니다.

4–20mA표준 산업용 신호

기존 장비 호환

전체 현장을 재설계하지 않고 표준 산업 신호를 수집합니다.

원격 확인

현장 출동 전에 시설값과 통신 상태를 확인합니다.

빠른 대응

이상값이나 통신 문제를 조기에 파악합니다.

유지보수 기록

누적 데이터를 점검과 유지보수 계획에 활용합니다.

확장 연동

압력, 유량, 밸브, 수위, PLC 및 Modbus 데이터로 확장합니다.

실용적인 산업 모니터링

PnP IoTs는 가스, 에너지 및 산업안전 현장의 기존 센서 신호를 확인·기록·활용 가능한 운영 데이터로 전환합니다.
